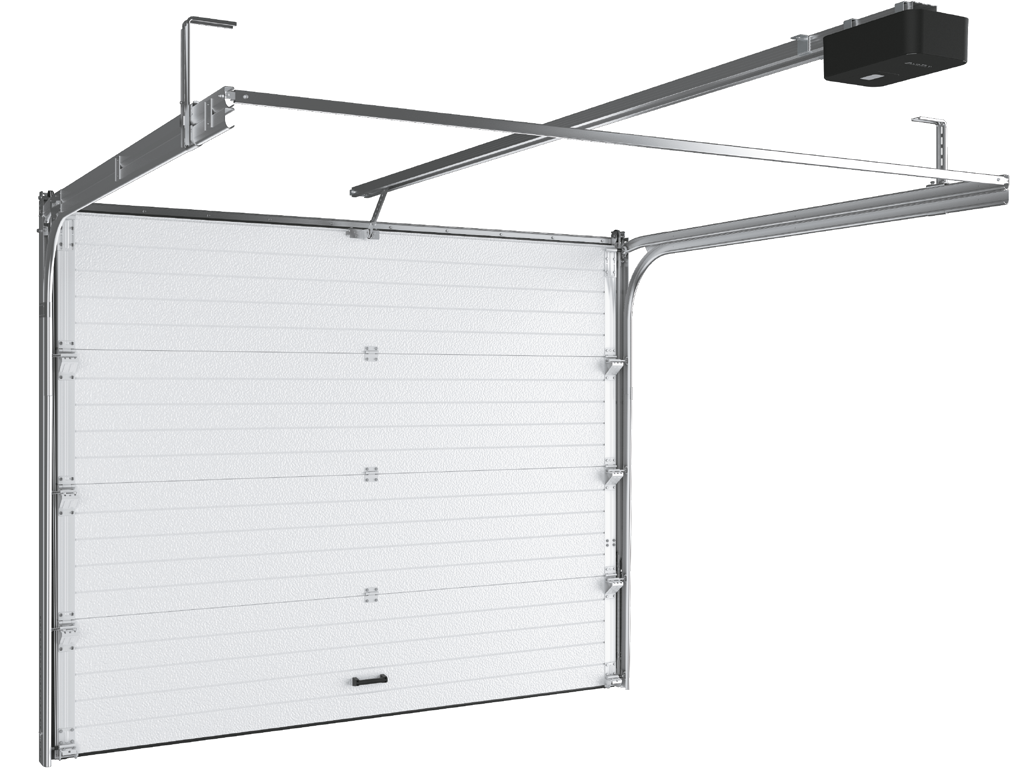

Секционные ворота RSD01BIW предназначены для перекрытия въездных проемов в гаражных и технических помещениях.
Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и
притолоку (от 100 мм). Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже
и обладает длительным сроком службы.
притолоку (от 100 мм). Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже
и обладает длительным сроком службы.
Зона применения Печать раздела
Частный сектор: объекты со средней интенсивностью эксплуатации
Дизайн
Дизайн панелей
Доска
Горизонтальная полоса
Широкая центральная полоса
Филенка
Волна
Горизонтальная полоса (внутренняя сторона панели)
Тип поверхности
Под дерево (внешняя)
Stucco (внутренняя)
Таблица размеров
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 1 800 до 3 000 |
| Ширина проема, мм | от 2 000 до 3 500 |
| Притолока, мм | от 100 |
| Пристенки, мм | от 100 |
Конструкция
1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка (опция)
16. Пружины растяжения
Стандартные конструктивные решения
 |
Низкий подъем (пружины растяжения) |
Параметры: низкий подъем (пружины растяжения)
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h ≥ 100; (h ≥ 130 при использовании потолочного привода) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| A1, мм Высота вертикальной направляющей | А – 552 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| S, мм Минимальное боковое пространство | 100 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 230 (без привода); 40-60 (с потолочным приводом) |
Чертежи
| Секционные ворота с пружинами растяжения RSD01BIW | </a | |
| Окантовка проема секционных ворот серии RSD01BIW | ||
| Формирование проема секционных ворот серии RSD01BIW |
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 | |
| Вес полотна ворот, кг/м² | 11,6 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
