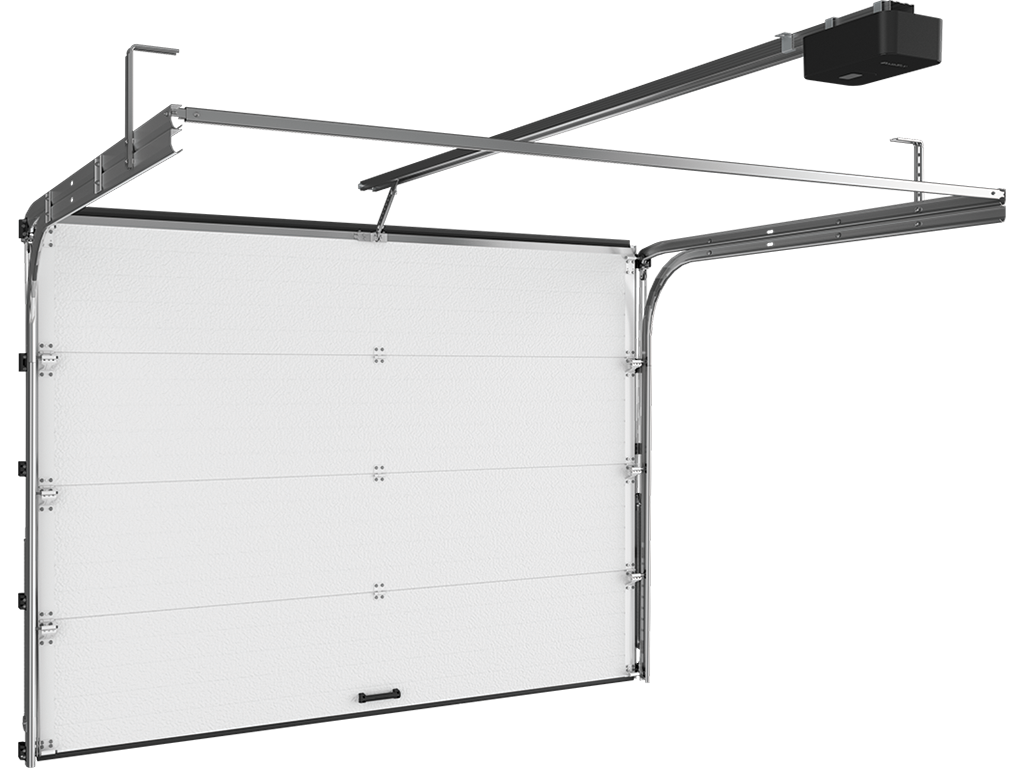

Гаражные секционные ворота из алюминиевых сэндвич-панелей с пружинами растяжения RSD01LUX

Секционные ворота данной серии предназначены для перекрытия проемов в гаражах, бытовых и технических помещениях с минимальными пристенками и притолокой. Использование алюминиевых панелей гарантирует высокие антикоррозионные свойства и легкость конструкции. Ворота RSD01LUX можно заказать на всей территории России с минимальным сроком исполнения заказа.

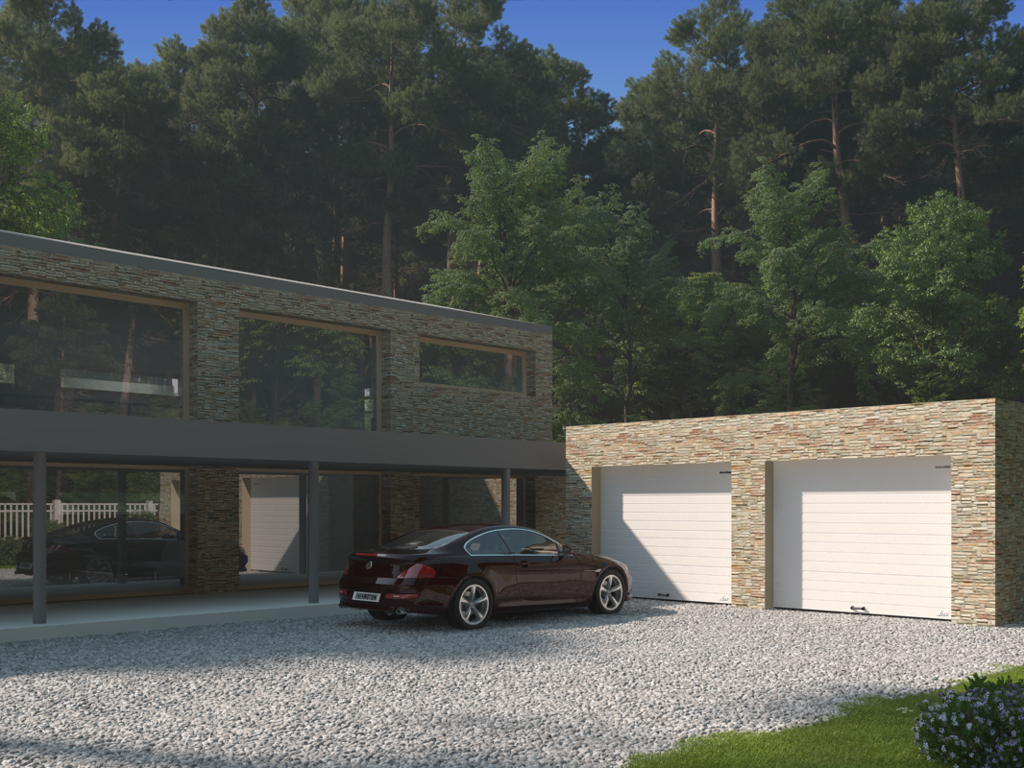

Частный сектор: объекты с повышенными требованиями к коррозионной стойкости и сроку эксплуатации ворот

Дизайн панелей

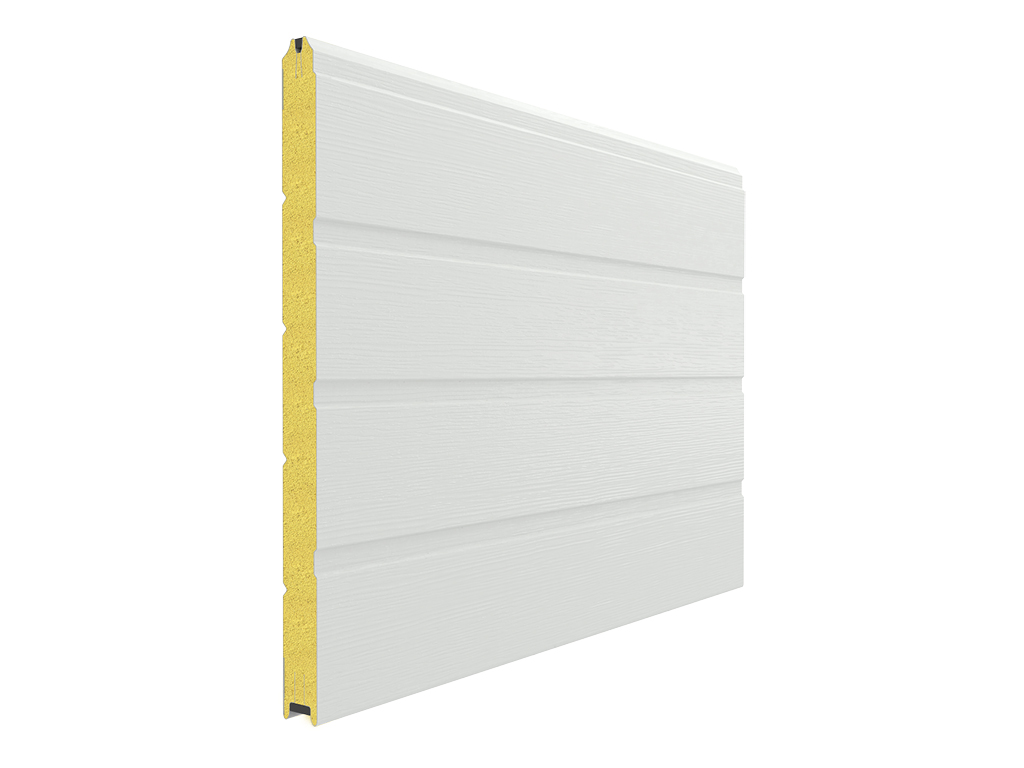

Доска (наружная сторона панели)

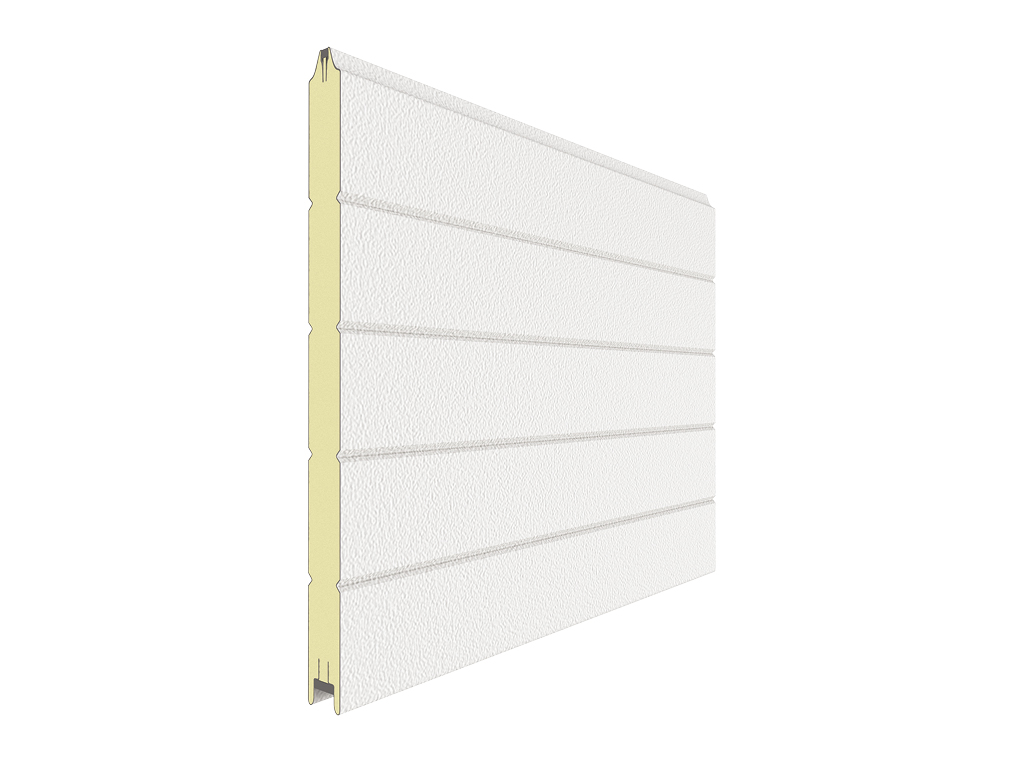

Горизонтальная полоса (внутренняя сторона панели)

Тип поверхности

Под дерево (внешняя)

Stucco (внутренняя)

Цвета лицевых поверхностей панелей

RAL 9003 белый

RAL 8017 коричнево-красный

Параметр	Показатель
Высота проема, мм	от 2 000 до 2 750
Ширина проема, мм	от 2 000 до 3 000
Притолока, мм	от 110
Пристенки, мм	от 100

1. Ригель вертикальный

2. Вертикальная направляющая

3. Нижний изгиб горизонтальной направляющей

4. Верхний изгиб горизонтальной направляющей

5. С-профиль

6. Кронштейн крепления к потолку

7. Система уравновешивания полотна — пружины растяжения

8. Кронштейн крепления направляющей

9. Кронштейн крепления нижнего изгиба

10. Кронштейн крепления верхнего изгиба

11. Пластина крепления горизонтальных направляющих

12. Верхний профиль с уплотнителем

13. Нижний профиль с уплотнителем

14. Верхний опорный кронштейн

15. Опора с роликодержателем и роликом

16. Нижний угловой кронштейн

17. Петля

18. Ручка

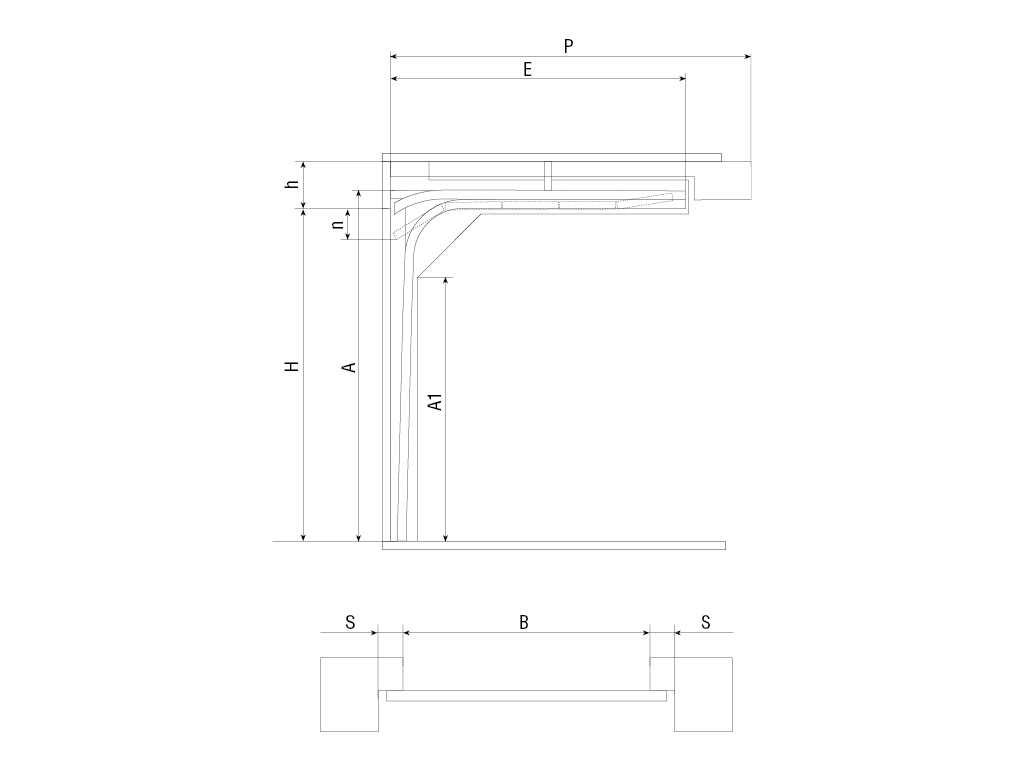

Низкий подъем (пружины растяжения)

Параметры: низкий подъем (пружины растяжения)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 110; (h ≥ 140 при использовании потолочного привода)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
A1, мм Высота вертикальной направляющей	H – 489
E, мм Длина горизонтальных направляющих	2 514 мм — при высоте проема до 2 200 мм; 2 814 мм — при высоте проема до 2 500 мм; 3 064 мм — при высоте проема до 2 750 мм
S, мм Минимальное боковое пространство	100
P, мм Зона расположения потолочного привода	3 260 мм — при высоте проема до 2 200 мм; 3 560 мм — при высоте проема до 2 500 мм; 3 810 мм — при высоте проема до 2 750 мм
n, мм Перекрытие проема в открытом положении	230 — без привода; 40-60 — с потолочным приводом

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна, кг/м²	7	точное значение зависит от типоразмера панелей, используемых в конструкции ворот
