Гаражные секционные ворота RSD02ALU

Warning: call_user_func_array() expects parameter 1 to be a valid callback, no array or string given in /home/a0025958/domains/globalstroy76.ru/public_html/wp-includes/class-wp-hook.php on line 307

Гаражные секционные ворота с торсионным механизмом серии RSD02ALU представляют собой классическую конструкцию ворот серии RSD02 с новой алюминиевой сэндвич-панелью. Легкая и прочная сэндвич-панель толщиной 40 мм из алюминия обладает высокой коррозионной стойкостью и термоэффективностью.

Параметр	Показатель
Ширина проема, мм	от 2 000 до 6 000
Высота проема, мм	от 1 800 до 3 500
Притолока, мм	от 150
Пристенки, мм	от 120

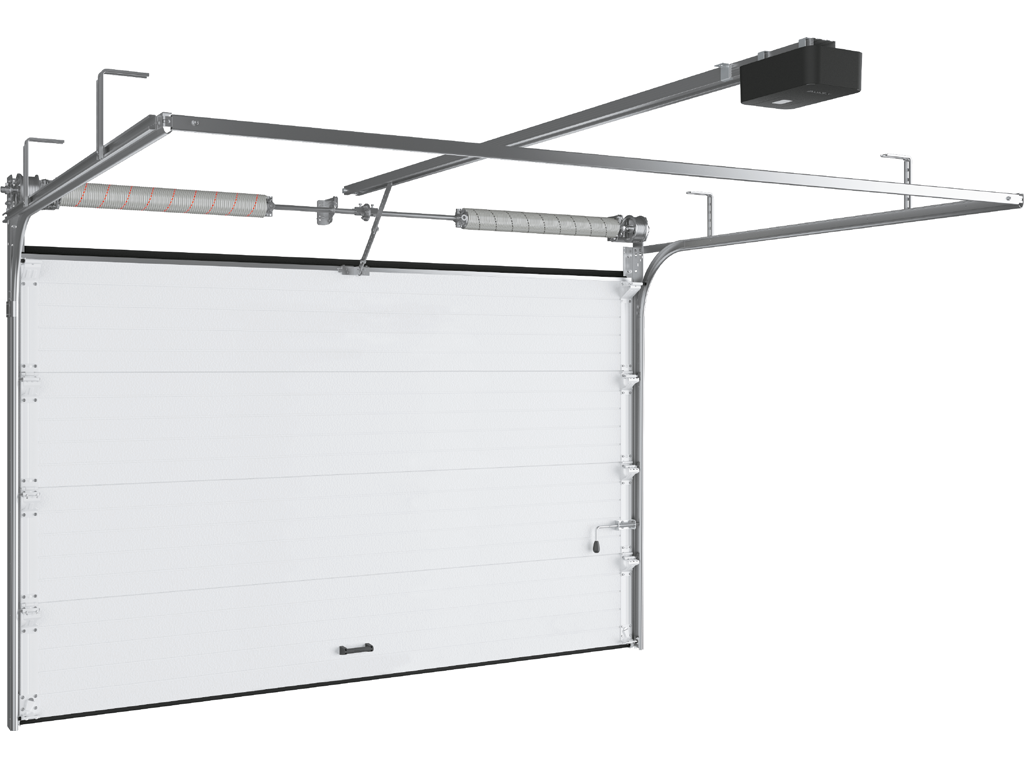

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)

2. Концевой П-образный опорный кронштейн

3. Верхний профиль

4. Направляющие для полотна ворот

5. Опора с роликодержателем и роликом

6. Угловая стойка

7. Боковая крышка

8. Устройство защиты от обрыва пружины

9. Система крепления к потолку

10. Верхний опорный кронштейн

11. Верхний уплотнитель

12. Петля

13. Полотно ворот из сэндвич-панелей

14. Задвижка (опция)

15. Нижний опорный кронштейн

16. Нижний профиль с уплотнителем

17. Ручка

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230 (≥ 260 мм под привод)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А – 552
A2, мм Высота горизонтальной направляющей	А – 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 245 — без привода, ширина проема до 4 500; до 300 — без привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150 (≥160 c потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h > 170: H + 110; при 150 ≤ h ≤170: H + h – 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40…60 (с потолочным приводом)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А – 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Стандартный наклонный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н – 300
E, мм Длина горизонтальных направляющих	зависит от угла α°
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h – 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А – 580
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H – НL + 470…600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15…749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL – 330…580
E, мм Длина горизонтальных направляющих	зависит от угла α°
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
A1, мм Высота вертикальной направляющей	H
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна, кг/м²	9,5	точное значение зависит от типоразмера панелей, используемых в конструкции ворот
