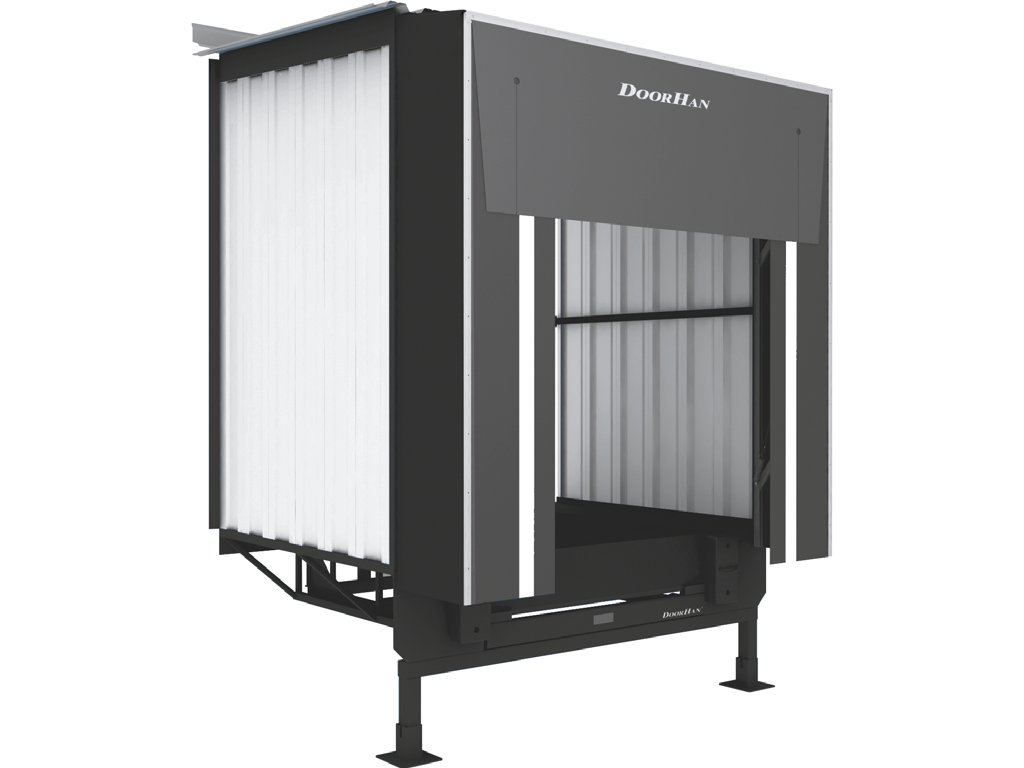

Перегрузочный тамбур облегченной серии DHOUSL выпускается для уравнительных платформ с поворотной аппарелью. Он отличается более легкой и технологичной конструкцией — стены и крыша выполнены из профлиста. Доборные элементы (нащельники), которые входят в комплект стандартной поставки, делают соединение тамбура и здания максимально герметичным. Установка осуществляется при помощи накладного монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов. Все соединения конструкции — сварные.
Таблица размеров
| Параметр | Показатель |
|---|---|
| Ширина конструкции, м | 3,440 |
| Высота конструкции, м | 4,561–5,161 |
| Длина конструкции, м | 2,03–4,95 |
Конструкция
1. Доборные элементы
2. Стена
3. Опоры
4. Крыша
5. Ферма
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| A°. Угол примыкания к зданию склада | 90° |
| Hd, мм Ширина герметизатора | 3 400 |
| Bd, мм Высота герметизатора | 3 400 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000, 2 300, 2 500 |
| Bh, мм Ширина уравнительной платформы | 1 800 или 2 000 |
| Hh, мм Высота уравнительной платформы | 600 |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| A°. Угол примыкания к зданию склада | 60°; исполнение 1 — повернут вправо, исполнение 2 — повернут влево (вид изнутри здания на улицу) |
| Hd, мм Ширина герметизатора | 3 400 |
| Bd, мм Высота герметизатора | 3 400 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000, 2 300, 2 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000 |
| Hh, мм Высота уравнительной платформы | 600 |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| A°. Угол примыкания к зданию склада | 45°; исполнение 1 — повернут вправо, исполнение 2 — повернут влево (вид изнутри здания на улицу) |
| Hd, мм Ширина герметизатора | 3 400 |
| Bd, мм Высота герметизатора | 3 400 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000, 2 300, 2 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000 |
| Hh, мм Высота уравнительной платформы | 600 |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| A°. Угол примыкания к зданию склада | 30°; исполнение 1 — повернут вправо, исполнение 2 — повернут влево (вид изнутри здания на улицу) |
| Hd, мм Ширина герметизатора | 3 400 |
| Bd, мм Высота герметизатора | 3 400 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000, 2 300, 2 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000 |
| Hh, мм Высота уравнительной платформы | 600 |
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная высота, м | 4,961 | |
| Минимальная высота, м | 4,73 | |
| Максимальная длина, м | 4,950 | |
| Минимальная длина, м | 2,03 | |
| Ширина, мм | 3,44 | |
| Снеговая нагрузка, кг/м² | 100 | |
| Цвет | RAL 9005 (черный), RAL 5005 (синий) | стандартные цвета фермы и каркаса, любой другой цвет (опционально) |
| Цвет | RAL 9003 (белый), RAL 5005 (синий), RAL 7004 (серый), RAL 3000 (красный) | стандартные цвета стен, любой другой цвет (опционально) |
Чертежи
| Тамбур перегрузочный прямой (90°) легкой серии DHOUSL для платформ серии DLHHI встроенного типа | |
| Тамбур перегрузочный косой (60°) легкой серии DHOUSL для платформ серии DLHHI встроенного типа | |
| Тамбур перегрузочный косой (45°) легкой серии DHOUSL для платформ серии DLHHI встроенного типа | |
| Тамбур перегрузочный косой (30°) легкой серии DHOUSL для платформ серии DLHHI встроенного типа | |
| Тамбур перегрузочный прямой (90°) легкой серии DHOUSL для платформ серии DLHH встроенного типа | |
| Тамбур перегрузочный косой (60°) легкой серии DHOUSL для платформ серии DLHH встроенного типа | |
| Тамбур перегрузочный косой (45°) легкой серии DHOUSL для платформ серии DLHH встроенного типа | |
| Тамбур перегрузочный косой (30°) легкой серии DHOUSL для платформ серии DLHH встроенного типа | |
| Схема установки тамбура перегрузочного прямого (90°) легкой серии DHOUSL для платформ серии DLHHI встроенного типа | |
| Схема установки тамбура перегрузочного косого (60°) легкой серии DHOUSL для платформ серии DLHHI встроенного типа | |
| Схема установки тамбура перегрузочного косого (45°) легкой серии DHOUSL для платформ серии DLHHI встроенного типа | |
| Схема установки тамбура перегрузочного косого (30°) легкой серии DHOUSL для платформ серии DLHHI встроенного типа | |
| Схема установки тамбура перегрузочного прямого (90°) легкой серии DHOUSL для платформ серии DLHH встроенного типа | |
| Схема установки тамбура перегрузочного косого (60°) легкой серии DHOUSL для платформ серии DLHH встроенного типа | |
| Схема установки тамбура перегрузочного косого (45°) легкой серии DHOUSL для платформ серии DLHH встроенного типа | |
| Схема установки тамбура перегрузочного косого (30°) легкой серии DHOUSL для платформ серии DLHH встроенного типа | |
| Схема установки бамперов BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110 | |
| Схема установки бамперов BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205 | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 30°) легкой серии под уравнительную платформу консольного типа европейского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 30°) легкой серии под уравнительную платформу консольного типа российского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 45°) легкой серии под уравнительную платформу консольного типа европейского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 45°) легкой серии под уравнительную платформу консольного типа российского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 60°) легкой серии под уравнительную платформу консольного типа европейского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 60°) легкой серии под уравнительную платформу консольного типа российского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 90°) легкой серии под уравнительную платформу консольного типа европейского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 90°) легкой серии под уравнительную платформу консольного типа российского стандарта |
