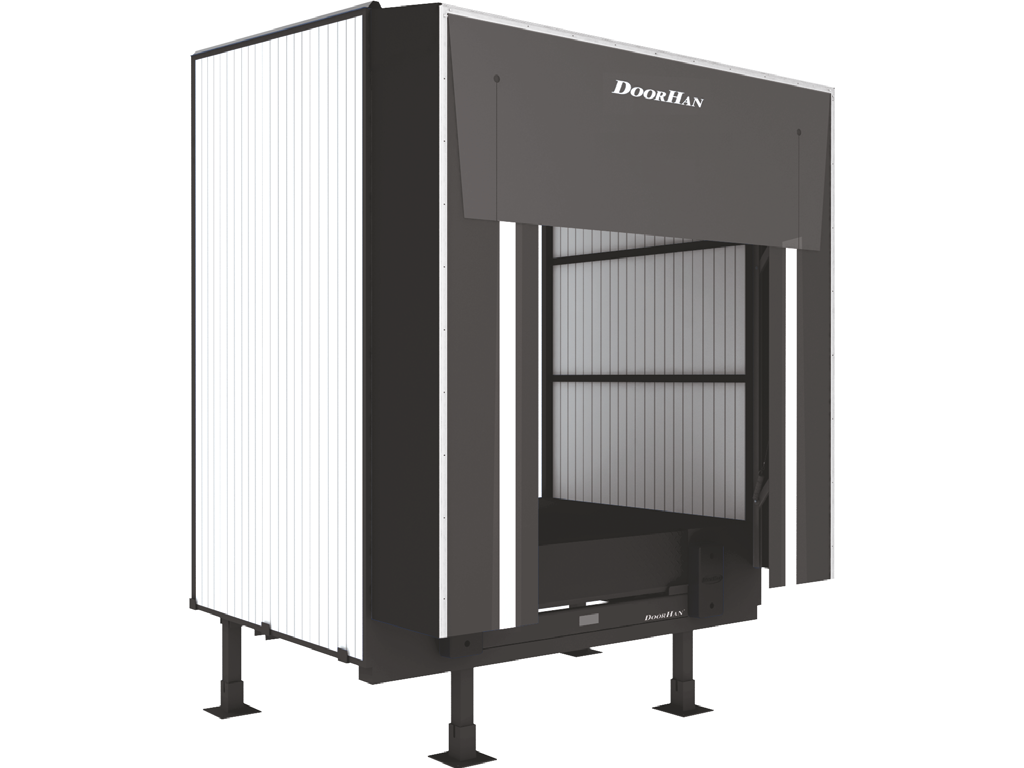

Благодаря своей конструкции перегрузочный тамбур стандартной серии DHOUS может использоваться со всеми видами герметизаторов и уравнительных платформ с поворотной и выдвижной аппарелью. Установка осуществляется при помощи накладного монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов. Все соединения конструкции — сварные.
Таблица размеров
| Параметр | Показатель |
|---|---|
| Ширина конструкции, м | 2,8–3,6 |
| Высота конструкции, м | 3,7–6,6 |
| Длина конструкции, м | 2,030–7,648 |
Конструкция
1. Стена
2. Опоры
3. Крыша
4. Ферма
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| Hd, мм Ширина герметизатора | 2 800–3 600 |
| Bd, мм Высота герметизатора | 2 800–4 900 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 90 |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| Hd, мм Ширина герметизатора | 2 800–3 600 |
| Bd, мм Высота герметизатора | 2 800–4 900 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 60; повернут вправо или влево (вид изнутри здания на улицу) |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| Hd, мм Ширина герметизатора | 2 800–3 600 |
| Bd, мм Высота герметизатора | 2 800–4 900 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 45; повернут вправо или влево (вид изнутри здания на улицу) |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| Hd, мм Ширина герметизатора | 2 800–3 600 |
| Bd, мм Высота герметизатора | 2 800–4 900 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 30; исполнение 1 — повернут вправо, исполнение 2 — повернут влево (вид изнутри здания на улицу) |
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная высота, м | 6,6 | |
| Максимальная длина, м | 7,648 | |
| Минимальная высота, м | 3,7 | |
| Минимальная длина, м | 2,03 | |
| Ширина, мм | 2 800–3 600 | |
| Снеговая нагрузка, кг/м² | 100 | |
| Цвет | RAL 9005 (черный), RAL 5005 (синий) | стандартные цвета фермы и каркаса, любой другой цвет (опционально) |
| Цвет | RAL 9003 (белый), RAL 5005 (синий), RAL 7004 (серый), RAL 3000 (красный) | стандартные цвета стен, любой другой цвет (опционально) |
| Цвет | RAL 7038 (серый) | RAL 7038 (серый) |
Чертежи
| Тамбур перегрузочный прямой (90°) стандартной серии DHOUS для платформ серий DLHHI и DSI встроенного типа | |
| Тамбур перегрузочный косой (60°) стандартной серии DHOUS для платформ серий DLHHI и DSI встроенного типа | |
| Тамбур перегрузочный косой (45°) стандартной серии DHOUS для платформ серий DLHHI и DSI встроенного типа | |
| Тамбур перегрузочный косой (30°) стандартной серии DHOUS для платформ серий DLHHI и DSI встроенного типа | |
| Схема установки тамбура перегрузочного прямого (90°) стандартной серии DHOUS для платформ серии DSI встроенного типа | |
| Схема установки тамбура перегрузочного прямого (90°) стандартной серии DHOUS для платформ серии DLHHI встроенного типа | |
| Схема установки тамбура перегрузочного косого (45°, 60°) стандартной серии DHOUS для платформ серии DSI встроенного типа | |
| Схема установки тамбура перегрузочного косого (45°, 60°) стандартной серии DHOUS для платформ серии DLHHI встроенного типа | |
| Схема установки тамбура перегрузочного косого (30°) стандартной серии DHOUS для платформ серии DSI встроенного типа | |
| Схема установки тамбура перегрузочного косого (30°) стандартной серии DHOUS для платформ серии DLHHI встроенного типа | |
| Тамбур перегрузочный прямой (90°) стандартной серии DHOUS для платформ серий DLHH и DS встроенного типа | |
| Тамбур перегрузочный косой (60°) стандартной серии DHOUS для платформ серий DLHH и DS встроенного типа | |
| Тамбур перегрузочный косой (45°) стандартной серии DHOUS для платформ серий DLHH и DS встроенного типа | |
| Тамбур перегрузочный косой (30°) стандартной серии DHOUS для платформ серий DLHH и DS встроенного типа | |
| Схема установки тамбура перегрузочного прямого (90°) стандартной серии DHOUS для платформ серии DS встроенного типа | |
| Схема установки тамбура перегрузочного прямого (90°) стандартной серии DHOUS для платформ серии DLHH встроенного типа | |
| Схема установки тамбура перегрузочного косого (45°, 60°) стандартной серии DHOUS для платформ серии DS встроенного типа | |
| Схема установки тамбура перегрузочного косого (45°, 60°) стандартной серии DHOUS для платформ серии DLHH встроенного типа | |
| Схема установки тамбура перегрузочного косого (30°) стандартной серии DHOUS для платформ серии DS встроенного типа | |
| Схема установки тамбура перегрузочного косого (30°) стандартной серии DHOUS для платформ серии DLHH встроенного типа | |
| Схема установки бамперов BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110 | |
| Схема установки бамперов BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205 | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 30°) легкой серии под уравнительную платформу консольного типа европейского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 30°) легкой серии под уравнительную платформу консольного типа российского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 45°) легкой серии под уравнительную платформу консольного типа европейского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 45°) легкой серии под уравнительную платформу консольного типа российского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 60°) легкой серии под уравнительную платформу консольного типа европейского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 60°) легкой серии под уравнительную платформу консольного типа российского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого ( 90°) легкой серии под уравнительную платформу консольного типа европейского стандарта | |
| Схема установки закладных элементов для тамбура перегрузочного косого (90°) легкой серии под уравнительную платформу консольного типа российского стандарта |
