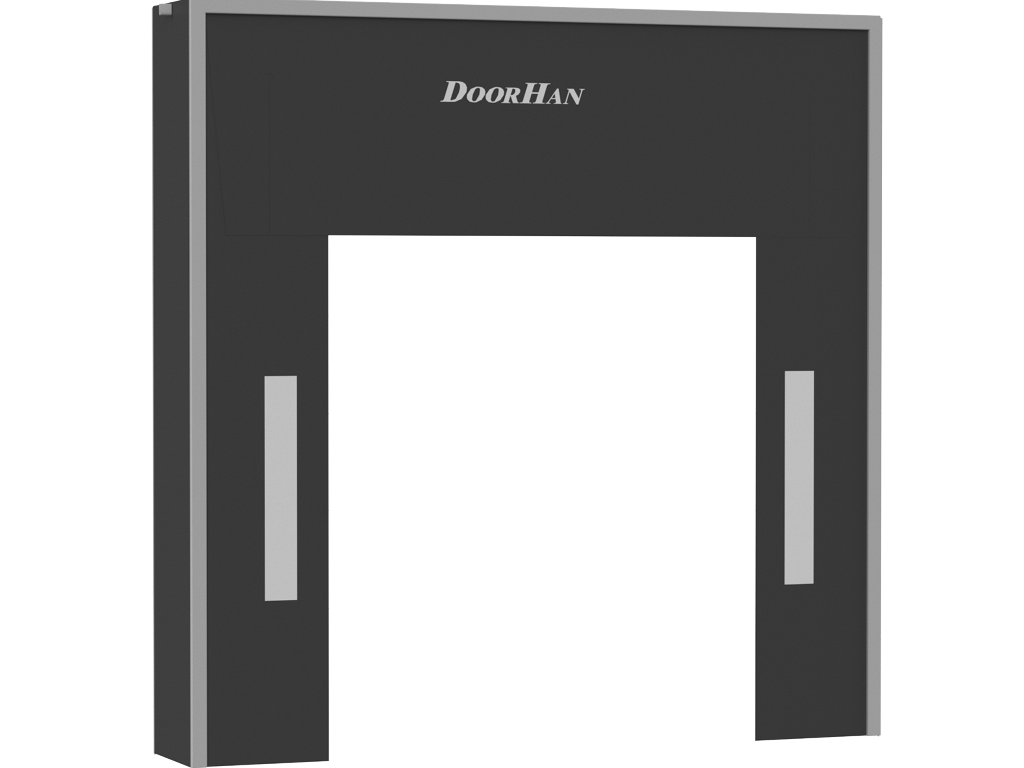

Герметизатор проема со складной рамой серии DSHRN оптимален для установки в местах со средней интенсивностью грузопотока. При проведении погрузочно-разгрузочных работ кузов автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметизацию проема. В случае неправильной парковки автомобиля, фронтальная рама складывается благодаря рычагам и автоматически возвращается в исходное положение после отъезда автомобиля.
Таблица размеров
| Параметр | Показатель |
|---|---|
| Высота конструкции, м | 3; 3,2; 3,4; 4,4 |
| Ширина конструкции, м | 3; 3,2; 3,4 |
Конструкция
1. Верхний фронтальный лист
2. Боковой фронтальный лист
3. Рычаг герметизатора
4. Пружина
5. Чулок цельный с системой стока воды
6. Белая световозвращающая полоса
7. Жгут резиновый
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Фронтальная ПВХ-ткань | ||
| Прочность на разрыв, N | 685 | В длину (уток) |
| Прочность на разрыв, N | 590 | В ширину (основа) |
| Коэффициент трения скольжения | 0,3 | Металл |
| Коэффициент трения скольжения | 0,4 | ПВХ |
| Толщина, мм | 3 | |
| Вес, кг/м² | 3,6 | |
| Диапазон рабочих температур, °С | -35…+50 | |
| Боковая ПВХ-ткань | ||
| Прочность на разрыв, N | 250 | В длину (уток) |
| Прочность на разрыв, N | 250 | В ширину (основа) |
| Толщина, мм | 0,5 | |
| Диапазон рабочих температур, °С | -35…+50 | |
| Артикул | Вес герметизатора, кг | |
| DSHRN3,0х3,0 | 71,142 | |
| DSHRN3,0х3,2 | 73,81 | |
| DSHRN3,0х3,4 | 76,479 | |
| DSHRN3,0х4,4 | 89,719 | |
| DSHRN3,2х3,0 | 72,516 | |
| DSHRN3,2х3,2 | 75,133 | |
| DSHRN3,2х3,4 | 77,802 | |
| DSHRN3,2х4,4 | 91,042 | |
| DSHRN3,4х3,0 | 73,844 | |
| DSHRN3,4х3,2 | 76,512 | |
| DSHRN3,4х3,4 | 79,129 | |
| DSHRN3,4х4,4 | 92,421 |
Чертежи
| Герметизатор со складной рамой серии DSHRN | |
| Схема установки герметизатора со складной рамой серии DSHRN | |
| Схема установки бамперов BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110 | |
| Схема установки бамперов BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205 |
