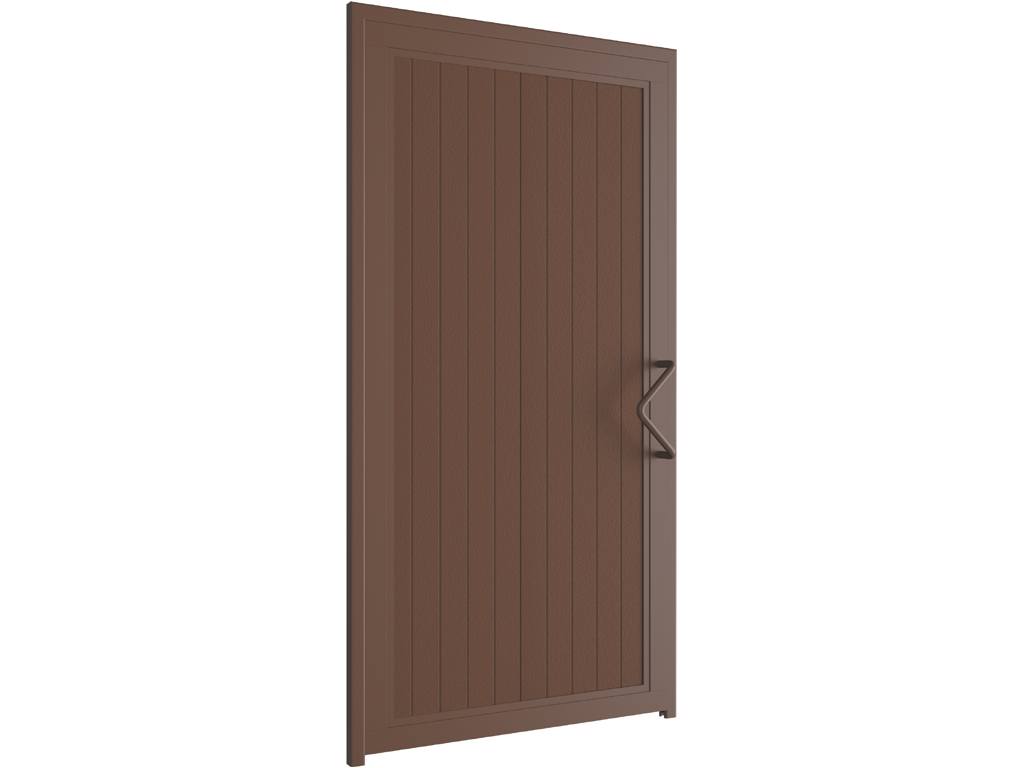

Калитка стандартных размеров SPDS

Данные калитки экономически выгодны и рассчитаны на самостоятельный монтаж. Калитки стандартной серии изготавливаются в самом популярном дизайне, подходящем практически к любому оформлению приусадебной территории.

Объекты частного или промышленного сектора: дачные участки, поселки, складские и производственные комплексы

Выберите файл

Я согласен на условия, установленными политикой конфиденциальности: https://doorhan.ru/privacy-policy/

Дизайн панелей

Доска (с внешней стороны)

Горизонтальная полоса (с внутренней стороны)

Тип поверхности

Под дерево (внешняя сторона)

Stucco (внутренняя сторона)

Цвета

RAL 8017 коричнево-красный

ВАРИАНТЫ ИСПОЛНЕНИЯ ЩИТОВ

Прямоугольный щит с заполнением из сэндвич-панелей

Параметр	Показатель
Комплект №1 ширина/высота проема, мм	1 050 / 2 100
Просвет, мм	50

Калитка стандартных размеров SPDS

1. Профиль окантовочный.

2. Угловое соединение щита усиленное.

3. Петля двухсекционная в сборе.

4. Профиль для сборки панелей.

5. Профиль основной несущий.

6. Профиль «крышка».

7. Профиль «корпус столба».

8. Сэндвич-панель.

9. Ручка алюминиевая.

Калитка стандартных размеров SPDS

Для замера необходимых показателей достаточно рулетки и строительного уровня.

Замер каждой величины необходимо производить как минимум по трем точкам.

H — высота проема (расстояние от земли до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

При замере Н, В, h за итоговый размер принимается наибольшая величина.

Требования к строительному объекту

Перепад уровня столбов по всей высоте проема не должен превышать 10 мм.

Монтаж встык с проемом. Несущий столб устанавливается встык с проемом. Створка калитки монтируется на столбы.

	Створка калитки, состоящая из комплекта сэндвич-панелей толщиной 40 мм и алюминиевых профилей для окантовки, поставляемых в разборе.
	Комплект навесных столбов для крепления створки к проему.
	Коробка комплектации для монтажа.

	Замок механический врезной с ручками черного цвета.
	Замок накладной электромеханический DH-LOCK.
	Замок врезной электромеханический NUOVA FEB.

Параметр	Значение	Примечание
Изоляция воздушного шума, дБ	не менее 20
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Прочность крепления ручек к полотну, H	не менее 500
Усилие ручного открытия и закрытия калитки, H	не более 150
Сопротивление ветровой нагрузке, Па	700
Сопротивление удару твердым телом, Дж	10 (при высоте 1 м и массе шара 1 кг)	испытания проводились с целью определения целостности полотна калитки
Угол открытия створок, град	170

1. Калитка должна поворачиваться на петлях плавно, без рывков и посторонних звуков.

2. Величина просвета под створкой должна быть одинаковой на всем пространстве движения калитки.

3. Допустимое провисание створки — не более 5 мм.

4. Ручное открывание и закрывание калитки осуществляется только при помощи ручки. Не прилагайте для открытия калитки большое усилие, передвигайте калитку плавно, без резких рывков и толчков.

5. Не допускайте детей к устройствам управления автоматизации калитки (электромеханическим замкам, кнопкам, пультам). Следите за тем, чтобы дети и животные не находились в зоне действия калитки во время ее работы. Строго запрещено пересекать траекторию движения створки калитки во время ее открытия и закрытия, т. к. это может привести к серьезным травмам.

6. Не подвергайте калитку ударам и не препятствуйте ее свободному открытию и закрытию. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультаций с изготовителем.

7. Следите за тем, чтобы во время перемещения створки калитки в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению вашей калитки.

8. Для обеспечения плавности хода калитки необходимо раз в полгода смазывать петли маслом.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	упаковка полотна калитки представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг створки калитки с перехлестом; пленка закреплена скотчем с логотипом компании
Состав	пузырчатая пленка с логотипом компании, скотч с логотипом компании
Ширина, мм	1 050
Высота, мм	70
Длина, мм	2 050
Описание	упаковка столбов представляет собой пузырчатую пленку, обернутую вокруг с перехлестом; пленка закреплена скотчем с логотипом компании
Ширина, мм	100
Высота, мм	50
Длина, мм	2 100

Упаковка в коробку	Характеристики упаковки
Описание	упаковка комплектации представляет собой коробку стандарного размера, обернутую стретч-пленкой и закрепленную скотчем с логотипом компании
Состав	коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм	400
Высота, мм	300
Длина, мм	200

Покупателю предоставляется гарантия работоспособности калитки производства концерна DoorHan сроком на 1 год с момента приобретения.

Отдельно стоящая калитка (с навесными столбами).
Отдельно стоящая калитка (с бетонируемыми столбами).

Паспорт на отдельно стоящую калитку
Сертификат «Санитарно-эпидемиологическое заключение (часть 1)».
Сертификат «Санитарно-эпидемиологическое заключение (часть 2)».
Сертификат соответствия.
