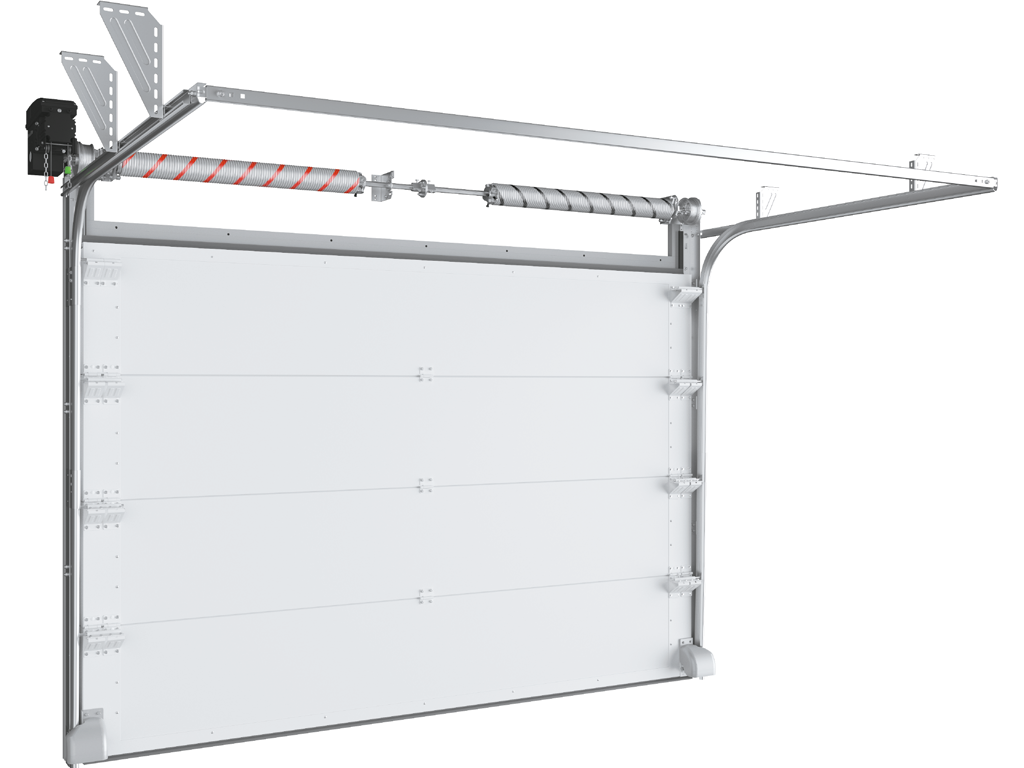

Промышленные секционные ворота ISD THERMALPRO

Warning: call_user_func_array() expects parameter 1 to be a valid callback, no array or string given in /home/a0025958/domains/globalstroy76.ru/public_html/wp-includes/class-wp-hook.php on line 307

Секционные ворота ISD THERMALPRO устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Герметично изолируя пространства с большими перепадами температур, они позволяют поддерживать созданный в помещении микроклимат и снижать теплопотери. Такие ворота находят применение на производственных предприятиях пищевой промышленности, в складских комплексах и сбытовых организациях. Многообразие типов подъема позволяет обеспечивать замкнутость контура охлаждения на проемах различных конфигураций.

Параметр	Показатель
Высота проема, мм	от 2 000 до 5 000
Ширина проема, мм	от 2 000 до 6 000
Притолока, мм	от 150
Пристенки, мм	от 120; с опцией обогреваемый контур — от 150

1. Угловая стойка

2. Вертикальная направляющая

3. Вал цилиндрический

4. Устройство защиты от обрыва пружины

5. Барабан

6. П-образный кронштейн

7. Балансирующий пружинный механизм (торсионная пружина)

8. Муфта соединительная

9. Внутренний опорный кронштейн

10. Верхняя опора с держателем ролика

11. Боковая опора с держателем ролика

12. Внутренняя петля

13. Устройство защиты от разрыва троса

14. Сэндвич-панель 80 мм

15. Усиливающий дельта-профиль

16. Нижний профиль и уплотнитель

17. Уплотнитель боковой

18. Верхний профиль и уплотнитель

19. Боковая крышка усиленная для панелей с отверстиями для крепления

20. Профиль-рама, оснащенный греющим ПЭН проводом (опция)

21. Кронштейны крепления к потолку

22. Пружинный амортизатор

23. Дистанционный С-профиль

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 340
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120 (150 с опцией «обогреваемый контур проема»)
n, мм Перекрытие проема в открытом положении	190 (без привода); 0…10 (с приводом)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 550
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120 (150 с опцией «обогреваемый контур проема»)
n, мм Перекрытие проема в открытом положении	240 (без привода); 40…60 (с приводом)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А – 110
E, мм Длина горизонтальных направляющих	R381: H + 240; R305: H + 290
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120 (150 с опцией «обогреваемый контур проема»)
Q, мм Зона расположения привода на вал	300

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н – 300
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120 (150 с опцией «обогреваемый контур проема»)
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h – 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А – 580
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H – НL + 510…640
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120 (150 с опцией «обогреваемый контур проема»)
Q, мм Зона расположения привода на вал	300

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h – 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400…600 + 280
A1, мм Высота вертикальной направляющей	А – 580
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H – НL + 510…640
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	≥ 300
Q, мм Зона расположения привода на вал	≥ 500

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15…749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL – 330…580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120 (150 с опцией «обогреваемый контур проема»)
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15…749
Ab, мм Высота оси вала и барабана	Ab > H + 680
A1, мм Высота вертикальной направляющей	Н + HL – 330…580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120 (150 с опцией «обогреваемый контур проема»)
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	≥ 650

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120 (150 с опцией «обогреваемый контур проема»)
Q, мм Зона расположения привода на вал	300

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650

Технические характеристики

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	120 000 (для ворот); 25 000 (для торсионного механизма)
Усилие ручного открывания и закрывания, Н, не более	260
Вес полотна ворот, кг/м²	17	точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Напряжение питания, В	220 В, 50 Гц (для контурного обогрева)
Приведенное сопротивление теплопередаче, м² *°С/Вт	2,3 — без системы обогрева контура проема; 3,3 — с системой обогрева контура проема
Диапазон рабочих температур, °С	ISD TermalPro с обогреваемым контуром — низкотемпературные камеры (до -30°С)
Диапазон рабочих температур, °С	ISD TermalPro — среднетемпературные камеры (до -5°С)
