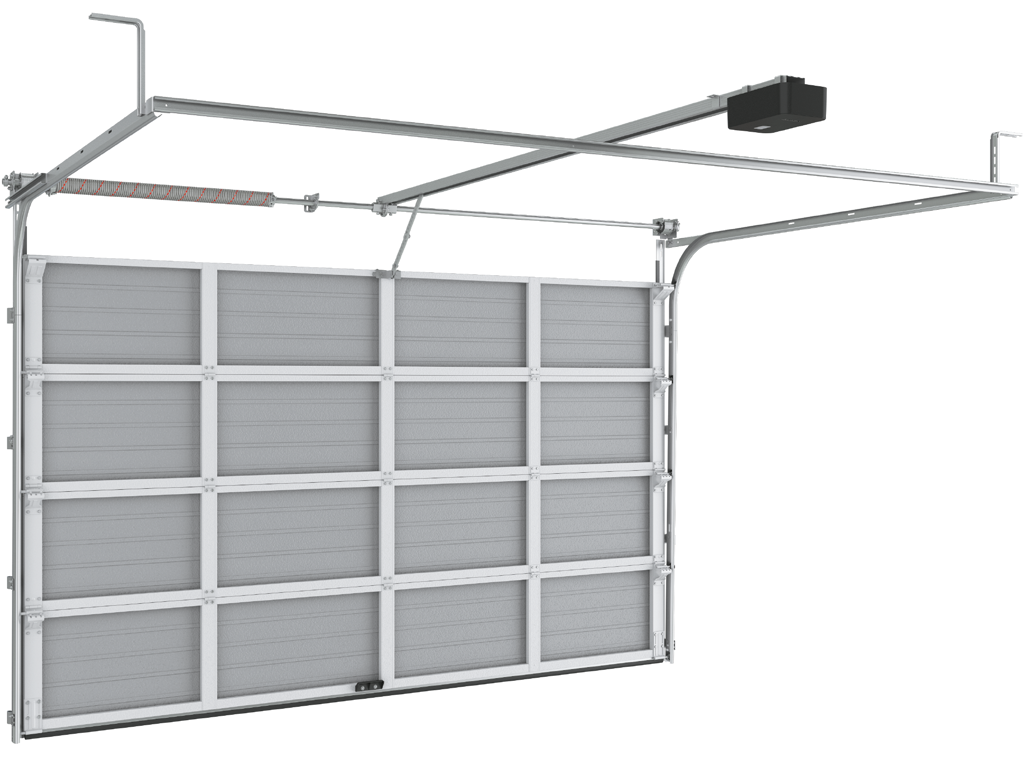

Гаражные секционные ворота RSD02-SLP

Warning: call_user_func_array() expects parameter 1 to be a valid callback, no array or string given in /home/a0025958/domains/globalstroy76.ru/public_html/wp-includes/class-wp-hook.php on line 307

Секционные ворота из однослойных панелей серии RSD02-SLP рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.).

Параметр	Показатель
Высота проема, мм	от 1 800 до 3 000
Ширина проема, мм	от 2 000 до 3 500
Притолока, мм	от 210 для низкого подъема
Притолока, мм	от 320 для стандартного подъема
Пристенки, мм	от 120

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)

2. Концевой П-образный опорный кронштейн

3. Направляющие для полотна ворот

4. Опора с роликодержателем и роликом

5. Вертикальная стойка

6. Боковая крышка

7. Кронштейн крепления направляющей

8, Кронштейн крепления изгибов

9. Система крепления к потолку

10. Верхний опорный кронштейн

11. Усилитель однослойной панели

12. Однослойные панели

13. Нижний угловой кронштейн

14. Нижний профиль и уплотнитель

15. Ручка

16. Внутренняя петля

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 210
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	A + 59
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 315
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (без привода); 40…60 (с потолочным приводом)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 320
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 165
Ab, мм Высота оси вала и барабана	A + 59
A1, мм Высота вертикальной направляющей	A — 490
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H + 250
Db, мм Рабочая зона торсионного механизма	100
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Вес полотна ворот, кг/м²	8,5
