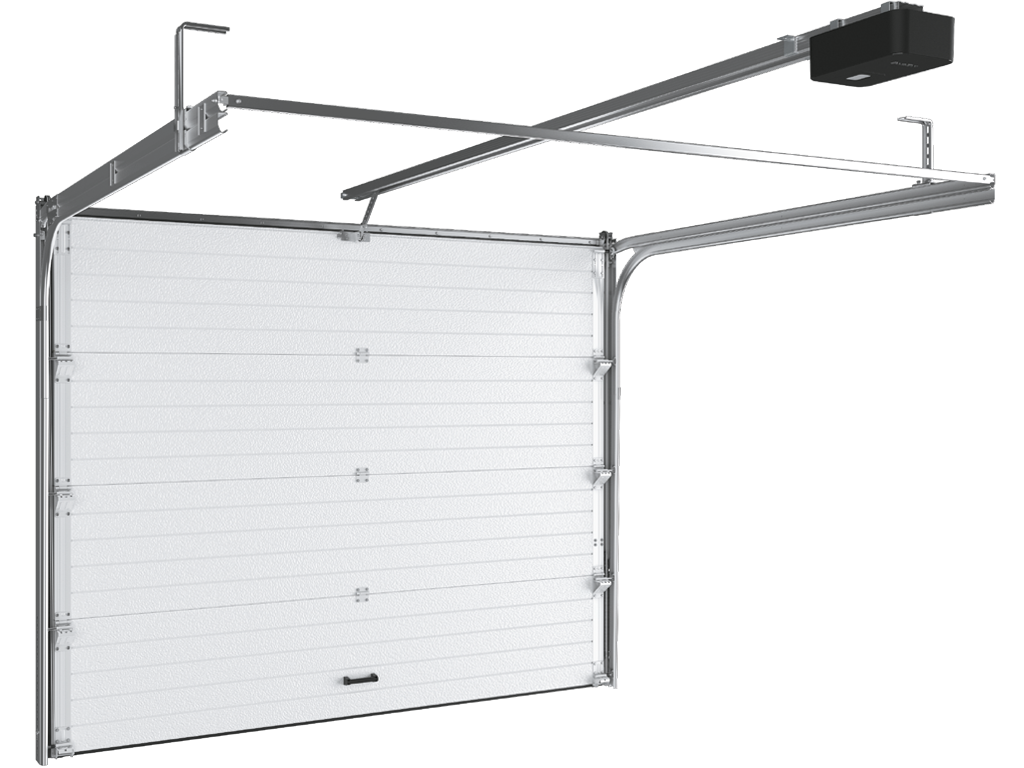

Гаражные секционные ворота RSD01BIW-SC

Warning: call_user_func_array() expects parameter 1 to be a valid callback, no array or string given in /home/a0025958/domains/globalstroy76.ru/public_html/wp-includes/class-wp-hook.php on line 307

Секционные ворота стандартных размеров обладают конструктивными особенностями серии RSD01BIW. Ворота изготавливаются в 13 комплектах, которые всегда есть в наличии на региональных складах. Комплекты предназначены для самостоятельной установки, просты и удобны как в монтаже, так и в эксплуатации.

Параметр	Показатель
Комплект №1 ширина/высота проема, мм	2 500 х 2 115
Комплект №2 ширина/высота проема, мм	2 500 х 2 215
Комплект №3 ширина/высота проема, мм	2 500 х 2 390
Комплект №4 ширина/высота проема, мм	2 750 х 2 115
Комплект №5 ширина/высота проема, мм	2 750 х 2 215
Комплект №6 ширина/высота проема, мм	2 750 х 2 390
Комплект №7 ширина/высота проема, мм	3 000 х 2 015
Комплект №8 ширина/высота проема, мм	3 000 х 2 215
Комплект №9 ширина/высота проема, мм	3 000 х 2 515
Комплект №10 ширина/высота проема, мм	3 000 х 2 640
Комплект №13 ширина/высота проема, мм	3 350 х 2 115
Комплект №14 ширина/высота проема, мм	3 350 х 2 390
Комплект №15 ширина/высота проема, мм	2 500 х 2 515

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем

2. Контурные боковые многокамерные уплотнители

3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель

4. Верхний угловой кронштейн регулируемый

5. Боковая опора с регулируемым роликодержателем

6. Нижний угловой кронштейн с регулируемым роликодержателем

7. Внутренняя петля

8. Вертикальная направляющая в сборе

9. Горизонтальная направляющая в сборе

10. Дистанционный С-профиль

11. Сэндвич-панель

12. Кронштейн с двойным шкивом

13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации

14. Ручка подъемная

15. Задвижка (опция)

16. Пружины растяжения

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 100; (h ≥ 130 при использовании потолочного привода)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
A1, мм Высота вертикальной направляющей	А – 552
E, мм Длина горизонтальных направляющих	Н + 440
S, мм Минимальное боковое пространство	100
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	H – 230 (без привода); Н – 40-60 (с потолочным приводом)

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	11,6	значение зависит от типоразмера панелей, используемых в конструкции ворот
