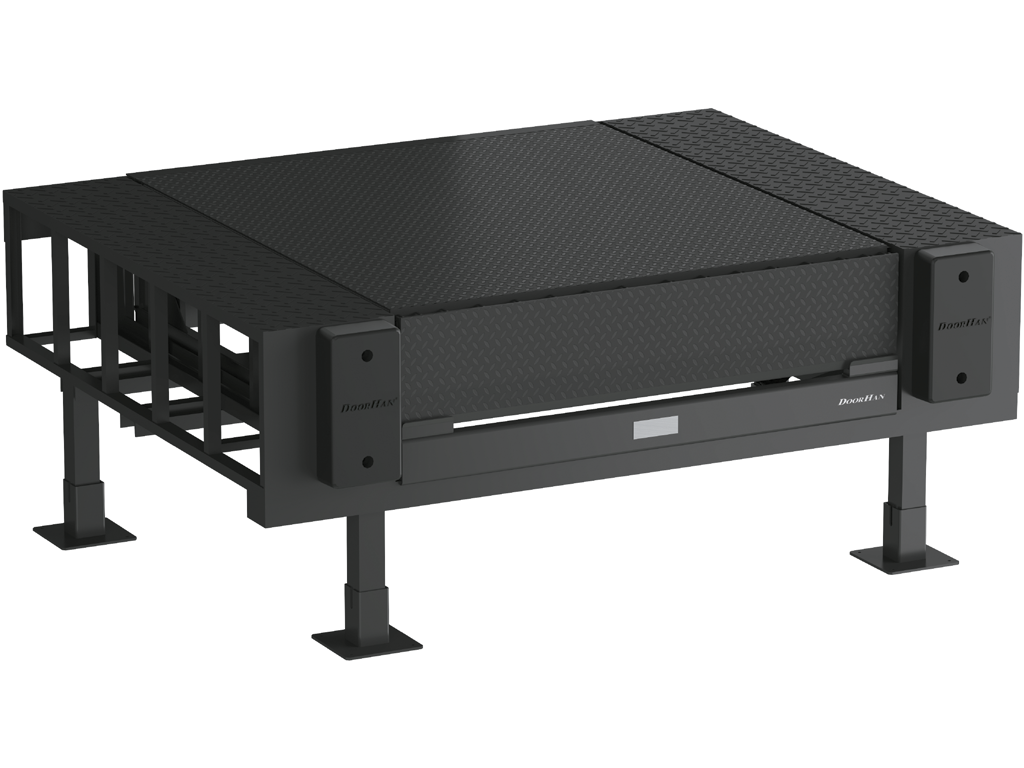

Выносные фермы серий FEH и FET предназначены для установки уравнительных платформ за пределами здания. Они устанавливаются на открытых рампах или напротив проемов ворот там, где невозможно выполнить приямок в полу склада для уравнительной платформы. Одним из достоинств выносных ферм является возможность их модернизации без изменения конструкции основного здания.
Таблица размеров
| Параметр | Показатель |
|---|---|
| Ширина конструкции, м | 2,8–3,6 |
| Высота конструкции, м | 0,8–1,4 |
| Длина конструкции, м | 2,030–7,648 |
Конструкция
1. Тумба левая
2. Тумба правая
3. Передняя опорная балка
4. Задняя опорная балка
5. Промежуточная опорная балка
6. Опора левая
7. Опора правая
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 90 |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 90 |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 60 (повернут вправо или влево) |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 45 (повернут вправо или влево) |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 30 (повернут вправо или влево) |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Hh, мм Высота уравнительной платформы | любая |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| A°. Угол примыкания к зданию склада | 45 (повернут вправо или влево) |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 60 (повернут вправо или влево) |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 30 (повернут вправо или влево) |
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная высота, м | 1,4 | |
| Максимальная длина, м | 7,348 | |
| Минимальная высота, м | 0,8 | |
| Минимальная длина, м | 2,03 | |
| Ширина, мм | 2 800–3 600 | |
| Цвет | RAL 9005 (черный), RAL 5005 (синий) | стандартные цвета фермы, любой другой цвет (опционально) |
Чертежи
| Ферма выносная прямая серии FEH 90 для платформ серии DLHHI встроенного типа | |
| Ферма выносная косая серии FEH 60 для платформ серии DLHHI встроенного типа | |
| Ферма выносная косая серии FEH 45 для платформ серии DLHHI встроенного типа | |
| Ферма выносная косая серии FEH 30 для платформ серии DLHHI встроенного типа | |
| Ферма выносная прямая серии FET 90 для платформ серии DSI встроенного типа | |
| Ферма выносная косая серии FET 60 для платформ серии DSI встроенного типа | |
| Ферма выносная косая серии FET 45 для платформ серии DSI встроенного типа | |
| Ферма выносная косая серии FET 30 для платформ серии DSI встроенного типа | |
| Ферма выносная прямая серии FEH 90 для платформ серии DLHH и MODL встроенного типа | |
| Ферма выносная косая серии FEH 60 для платформ серии DLHH и MODL встроенного типа | |
| Ферма выносная косая серии FEH 45 для платформ серии DLHH и MODL встроенного типа | |
| Ферма выносная косая серии FEH 30 для платформ серии DLHH и MODL встроенного типа | |
| Ферма выносная прямая серии FET 90 для платформ серии DS встроенного типа | |
| Ферма выносная косая серии FET 60 для платформ серии DS встроенного типа | |
| Ферма выносная косая серии FET 45 для платформ серии DS встроенного типа | |
| Ферма выносная косая серии FET 30 для платформ серии DS встроенного типа | |
| Схема установки FEH 90 под DLHHI | |
| Схема установки FET 90 под DSI | |
| Схема установки FEH 90 под DLHH и MODL | |
| Схема установки FET 90 под DS | |
| Схема установки FEH 45/60 под DLHHI | |
| Схема установки FET 45/60 под DSI | |
| Схема установки FEH 45/60 под DLHH и MODL | |
| Схема установки FET 45/60 под DS | |
| Схема установки FEH 30 под DLLHI | |
| Схема установки FET 30 под DSI | |
| Схема установки FEH 30 под DLHH и MODL | |
| Схема установки FET 30 под DS | |
| Схема установки бамперов BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110 | |
| Схема установки бамперов BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205 |
