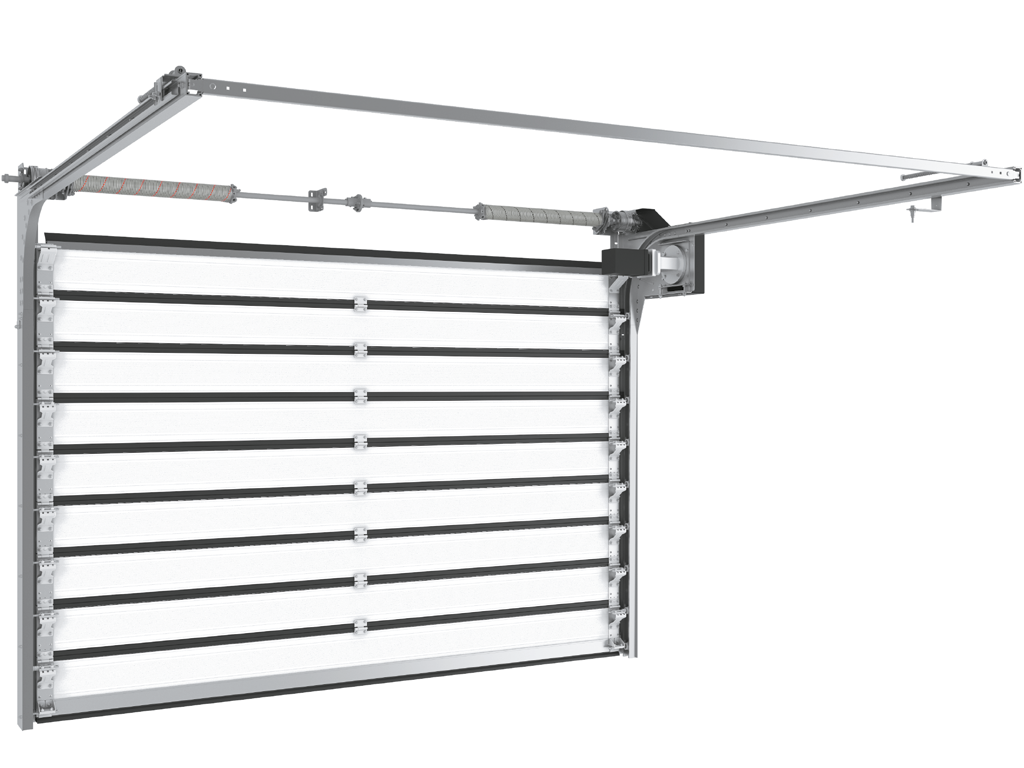

Секционные ворота серии ISD01-PARKING совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открывания ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.

Параметр	Показатель
Высота проема, мм	от 2 000 до 3 700
Ширина проема, мм	от 2 000 до 5 000
Притолока, мм	от 430
Пристенки, мм	от 150; со стороны установки привода — от 230

1. Вертикальная направляющая

2. Горизонтальная направляющая

3. Изгиб

4. С-профиль

5. Пружинный амортизатор

6. Балансировочный пружинный механизм (торсионная пружина)

7. Полотно ворот в сборе с фурнитурой

8. Электропривод

9. Блок управления

10. Датчик концевого положения

11. Защитный кожух передаточной цепи

12. Кронштейны крепления к потолку

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 430
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 275
A1, мм Высота вертикальной направляющей	H – 215
Ab, мм Высота оси вала и барабана	H + 341
A2, мм Высота горизонтальной направляющей	H + 215
E, мм Длина горизонтальных направляющих	H + 660
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	150
Q, мм Зона расположения привода на вал	230
