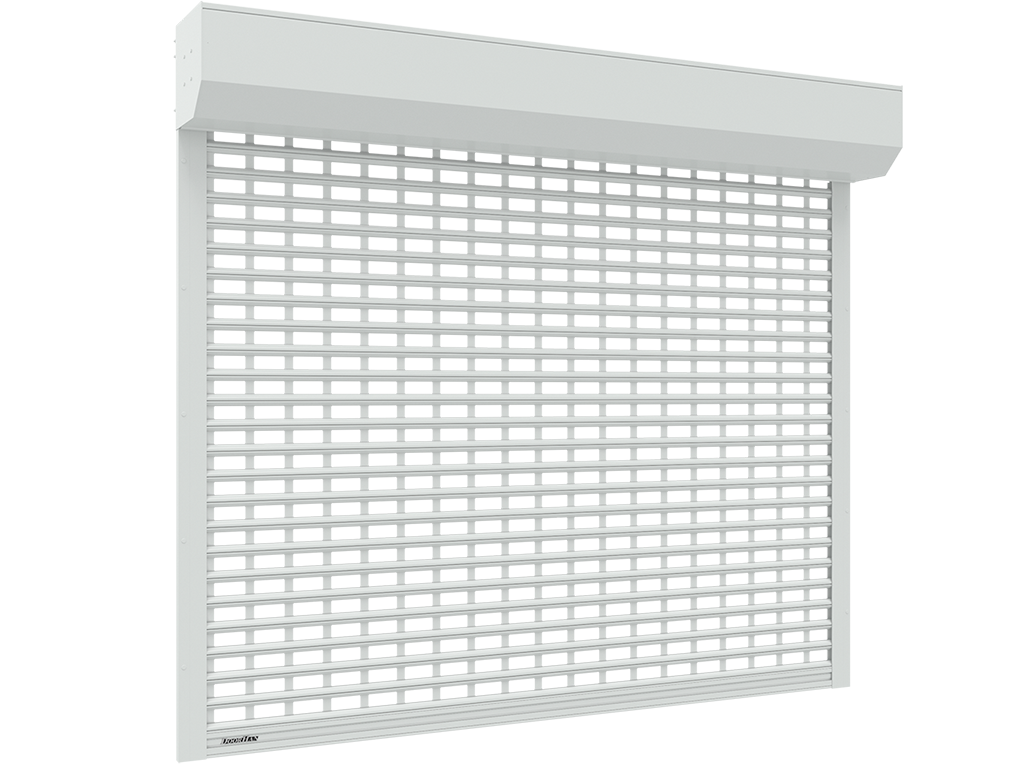

Устанавливаются в проемы торговых павильонов, производственных и складских помещений. В закрытом положении являются эффективным антивандальным средством, защищают витрины и окна от повреждений и одновременно обеспечивают обзор помещения. Обладают высокой стойкостью к ветровым нагрузкам.
Таблица размеров
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 1 000 до 4 500 |
| Ширина проема, мм | от 1 000 до 5 500 |
| Максимальная площадь полотна, м² | 15 |
| Притолока, мм | от 300 (накладной монтаж) |
| Пристенки, мм | от 83 (накладной монтаж) |
Конструкция
1. Крышка боковая RK300, RSK300, RSK330, RK375
2. Суппорт подшипника BS32
3a. Ролик направляющий RU77 (RV77)
4. Подшипник BS32
5. Капсула универсальная KPU102
6. Вал октагональный RV102
8. Короб защитный RB300, RSK330, RB375
9. Профиль верхний RH30FM
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG83MS, RG90MS, RG100
13. Заглушка PB14
14. Замок боковой SLE78
15. Профиль концевой RA77EM, RA77KN
16. Профиль (полотно) RHE78G
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Профиль экструдированный решетчатый RHE78G | ||
| Материал | алюминий | |
| Вес профиля, кг/(п/м) | 0,571 | |
| Вес профиля, кг/м² | 7,42 | |
| Количество ламелей на 1 м высоты полотна, шт. | 13 | |
| Максимальная ширина полотна, м | 5,2 | |
| Максимальная площадь полотна, м² | 15 |
Чертежи
| Сборочный чертеж на рольворота из экструдированного профиля RHE78G |
