Промышленные секционные ворота ISD03ALU

Главная - Товары - Ворота - Промышленные секционные ворота - Промышленные секционные ворота ISD03ALU

Промышленные секционные ворота ISD03ALU

Заявка на расчет

Warning: call_user_func_array() expects parameter 1 to be a valid callback, no array or string given in /home/a0025958/domains/globalstroy76.ru/public_html/wp-includes/class-wp-hook.php on line 307

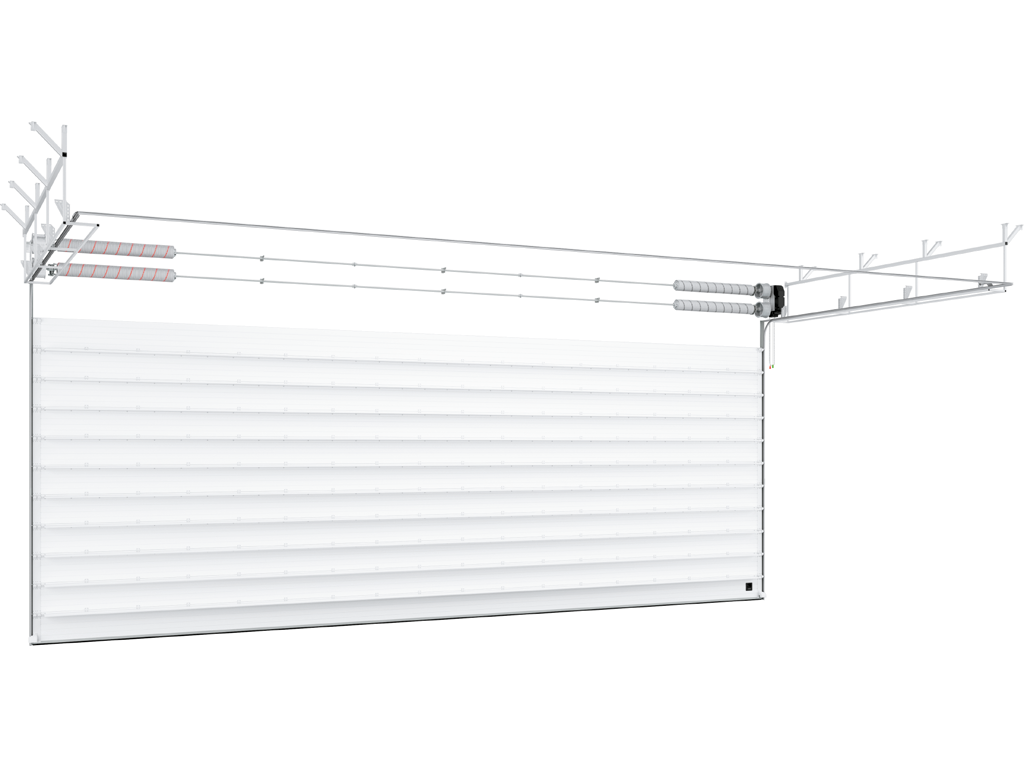

Промышленные секционные ворота серии ISD03ALU устанавливаются в проемы больших размеров производственных зданий различного типа, складских помещений, цехов, терминалов. За счет конструктивных особенностей данная серия перекрывает проемы шириной до 10 м и высотой до 9,5 м. Секционные ворота серии ISD03ALU обладают повышенными прочностными свойствами, оснащены комплексной системой безопасности, устойчивы к коррозии и способны противостоять воздействию агрессивных сред.

Таблица размеров
Параметр Показатель
Высота проема, мм от 2 000 до 9 500 (максимальная высота зависит от типа подъема)
Ширина проема, мм от 2 000 до 10 000
Притолока, мм от 150
Пристенки, мм от 120
Конструкция
1. Вертикальная направляющая в сборе
2. Горизонтальная направляющая
3. П-образный кронштейн и барабан
4. Устройство защиты от обрыва пружины
5. Балансирующий пружинный механизм (торсионная пружина)
6. Вал цилиндрический
7. Муфта соединительная
8. Внутренний опорный кронштейн
9. Устройство защиты от разрыва троса
10. Боковая опора с держателем ролика
11. Внутренняя петля
12. Верхняя опора с держателем ролика
13. Усилительный алюминиевый профиль
14. Верхний профиль и уплотнитель
15. Нижний профиль и уплотнитель
16. Пружинный амортизатор
17. С-профиль
18. Силовая монтажная конструкция с системой захвата
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 110
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 300
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 190 (без привода); 0…10 (с потолочным приводом)
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 160
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 552
A2, мм Высота горизонтальной направляющей А – 115
E, мм Длина горизонтальных направляющих Н + 440
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 245 (без привода); 40…60 (с потолочным приводом)
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 150 ≥ 160 (с потолочным приводом)
B, мм Ширина проема B
A, мм Высота угловой стойки при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 510
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 240 (без привода); 40…60 (с потолочным приводом)
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > 500
B, мм Ширина проема B
A, мм Высота угловой стойки H + 250…985
Ab, мм Высота оси вала и барабана А + 86/97
A1, мм Высота вертикальной направляющей Н – 300
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5…65 (кратен 5°)
Q, мм Зона расположения привода на вал 300
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h – 330
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана A + 86/97
A1, мм Высота вертикальной направляющей А – 580
A2, мм Высота горизонтальной направляющей А – 53
E, мм Длина горизонтальных направляющих H – НL + 470…600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥1 600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 1 330 ≤ HL ≤ h – 150
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана H + 400…600 + 280
A1, мм Высота вертикальной направляющей А – 580
A2, мм Высота горизонтальной направляющей А – 53
E, мм Длина горизонтальных направляющих H – НL + 470…600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство ≥ 300
Q, мм Зона расположения привода на вал ≥ 500
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 330
A, мм Высота угловой стойки H + HL + 15…749
Ab, мм Высота оси вала и барабана ≤ А + 86/97
A1, мм Высота вертикальной направляющей Н + HL – 330…580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5…65 (кратен 5°)
Q, мм Зона расположения привода на вал 300
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 1600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема ≥ 1 330
A, мм Высота угловой стойки H + HL + 15…749
Ab, мм Высота оси вала и барабана Ab > H + 680
A1, мм Высота вертикальной направляющей Н + HL – 330…580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300 min
α° Угол наклона направляющих к горизонтали 5…65 (кратен 5°)
Q, мм Зона расположения привода на вал ≥ 650
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > Н + 500
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана A + 166
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300
Вертикальный подъем, барабан снизу
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > H + 120
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана H + 680
S, мм Минимальное боковое пространство 500 min
Q, мм Зона расположения привода на вал ≥ 650
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема B
A, мм Высота угловой стойки R381: H + 235; R305: H + 165A + 97
Ab, мм Высота оси вала и барабана A + 97
A1, мм Высота вертикальной направляющей R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей А – 110
E, мм Длина горизонтальных направляющих R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060
Q, мм Зона расположения привода на вал 300
Технические характеристики
Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Безотказность, количество циклов открывания-закрывания, не менее безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Усилие ручного открывания и закрывания, Н, не более 260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 12,5
